3DViewStation 데스크톱 뷰어
데스크톱 PC, 노트북 및 Windows 태블릿에서 사용할 수 있는 빠르고 범용적인 3D CAD 뷰어입니다.
3DViewStation 데스크톱 버전은 당사의 가장 인기 있는 제품입니다. 이 데스크톱 뷰어는 사용자의 로컬 PC에 설치되며, 3D CAD, 2D CAD, 이미지 및 오피스 분야의 60여 가지 데이터 형식을 매우 빠르게 시각화할 수 있습니다. 단순한 시청 기능 외에도 다양한 기능을 이용할 수 있습니다. 이는 탐색, 선택, 검색 및 필터링, 측정, 치수 표시, 자르기, 비교입니다. 뿐만 아니라 확장된 디지털 모형, 레드라인/마크업, 분해 도면, 부피 계산, 회의 자료 준비, 노하우 보호, 기술 문서용 콘텐츠 생성 등 다양한 기능을 제공합니다. 데스크톱 뷰어를 사용하면 별도의 준비 과정 없이 다양한 CAD 시스템의 CAD 데이터를 드래그 앤 드롭 방식으로 모델에 간편하게 추가할 수 있습니다. 이것이 바로 진정한 멀티-CAD DMU(디지털 모크업)입니다. 3DViewStation 데스크톱 버전은 단독으로(Stand Alone) 사용할 수 있을 뿐만 아니라, API를 통해 다양한 주요 시스템과도 통합하여 사용할 수 있습니다.
3DViewStation 데스크톱 버전 개요
데스크톱 뷰어
- 지역 내 사용을 위한 대표적인 솔루션
- 60개 이상의 데이터 형식을 읽을 수 있습니다
- 간단한 시각화부터 고급 분석 및 디지털 모형 제작에 이르는 180가지 이상의 기능
- 매우 빠른 데스크톱 뷰어
- 간편한 조작
- 진정한 멀티-CAD DMU를 위한 3D CAD 뷰어
- 데스크톱 뷰어: 소규모, 중규모 및 대규모 제조 기업을 위한
- 데스크톱 뷰어는 로컬 데이터를 사용해야 하는 파워 유저와 출장자에게 이상적입니다
- 플러그인을 통해 기능을 확장할 수 있음
지원되는 프로세스
- 프로젝트 리뷰
- 영업
- 작업 준비
- 사용 설명서
- 조립 설명서
- 제조
- 엔지니어링
- 변경 관리
- 쇼핑
- 마케팅
- 기술 문서
- 수리 설명서
- 서비스
- 품질 보증
- 협업
활용 분야
- 데스크톱 PC, 노트북, 윈도우 태블릿
- 로컬 설치
- 가상 머신(VM)에서도 실행 가능
- 독립형(Stand Alone)으로 작동합니다
- 통합될 수 있다
- 일괄 라이선싱 또는 플로팅(네트워크) 라이선싱
- 개인 라이선스, 기업 라이선스
Kisters 3DViewStation 데스크톱 뷰어를 시각화 도구로 선택해야 하는 6가지 이유:
- 이 3D CAD 뷰어 는 온보드 그래픽 카드가 탑재된 비즈니스 노트북에서도, 심지어 그래픽 카드가 전혀 없는 환경에서도 실행됩니다.
- Kisters 3DViewStation 데스크톱 버전은 다양한 데이터 형식을 지원합니다
- Kisters 3DViewStation 데스크톱 뷰어는 매우 빠릅니다
- 3D ViewStation의 데스크톱 버전은 다양한 기능을 갖추고 있습니다. 단순한 보고부터 회의나 작업 그룹 준비, 변경 요청서, 작업 지침서, 기술 문서 및 고품질 디지털 모형 제작에 이르기까지 다양한 업무를 수행합니다.
- 그럼에도 불구하고 3D ViewStation 데스크톱 뷰어는 사용하기 쉽습니다
- Kisters 3DViewStation 데스크톱 버전은 PLM 시스템과 같은 주요 시스템에 통합될 수 있습니다

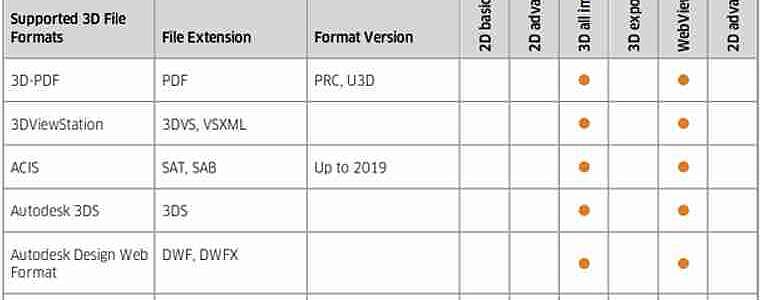

데이터 형식
수입 및 수출
- 3D 가져오기 - 네이티브 및 중립 CAD:
Catia, NX, Creo, SolidWorks, SolidEdge, Inventor. SAT, Parasolid, JT, STEP. 3D PDF, Revit, GLTF. 3DXML, STL, VRML… - 2D 가져오기 - 도면, 오피스 문서, 이미지:
Catia CatDrawing, NX 2D, Creo DRW, Solidworks slddrw, DWG, DXF. HPGL, 2D PDF, TIFF, JPEG - 3D 내보내기:
STEP, JT, 3D-PDF. 3MF, Parasolid, STL, VRML - 2D 내보내기:
DXF, PDF, CGM. PNG, SVG, BMP…
기능
CAD 뷰어 / DMU 기능
- 탐색, 선택
- 검색 및 필터링
- 측정 및 치수 확인, 절단, 비교
- PMI / MBD 지원
- 렌더링 모드, 색상 설정, 투명도 설정

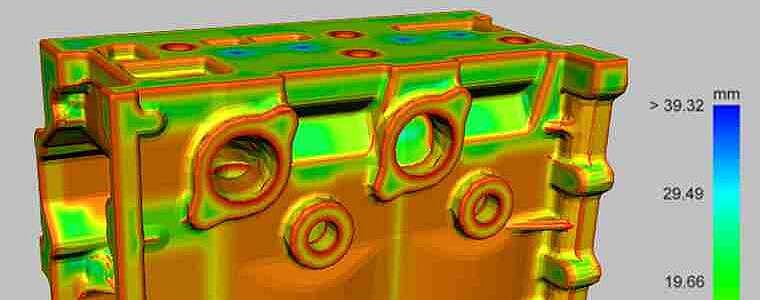

- 벽 두께, 탈형각, 분할 기능
- 충돌 감지, 간격 분석, 거리 표시선
- 디지털 모형(DMU)
- 이동, 회전, 크기 조정
- 최적의 조합: 2 솔리드 자동 정렬
- 좌표계 생성
- 보조 구조물
- 특징
작성자 기능
- 레드라인 / 마크업
- 기술 문서 작성 (풍선 설명 포함)
- 게시
- 노하우 보호
- 색상 코드
- 그 밖에도 다양한 것들이...
다음 프로젝트 사례들은 당사의 3DViewStation 데스크톱 고객들이 제공한 것입니다
제조업 분야 공급업체의 데스크톱 뷰어
한 항공우주 기술 부품 제조업체는 철저한 선정 과정을 거쳐 사내에 이미 설치되어 있던 여러 뷰어를 3DViewStation 데스크톱 버전으로 교체했습니다.
유리 루프 및 선루프 부품을 공급하는 자동차 부품 업체가 요구 사항 분석을 수행하고, 인터넷 조사를 통해 세 곳의 뷰어 제조사를 최종 후보 목록에 올렸습니다. 그 후 두 제조사는 많은 인력을 투입해 며칠에 걸친 교육을 실시했다. 결국 고객은 Kisters 3DViewStation 데스크톱 뷰어를 선택했습니다: 단 2시간의 제품 시연만으로도 핵심 사용자들은 자신의 데이터를 활용해 업무를 처리할 수 있게 되었기 때문이다.
한 자동차 조명 시스템 부품 공급업체가 요구사항 분석을 실시했으며, 최종 후보로 5개의 뷰어 제조사가 선정되었다. 그 결과, Kisters의 3DViewStation 데스크톱 버전이 모든 부문에서 압도적인 1위를 차지했습니다. 비록 중요한 선정 기준 중 하나가 처음에는 충족되지 않았지만, Kisters 팀이 단기간에 이를 개발하여 기한 내에 납품했습니다.
한 기계 부품 공급업체는 3DViewStation Desktop의 PMI기능을 활용하여 고객사의 MDB이니셔티브를 구현하고 있습니다. 3D PDF와 JT를 결합한 기존 프로세스를 3DViewStation Desktop Viewer를 기반으로 표준화하여 대체했습니다.
자동차, 항공우주, 기계 및 설비 분야의 OEM 기업을 위한 데스크톱 뷰어
한 헬기 제조사가 자사의 PLM 시스템과 함께 3DViewStation 데스크톱 뷰어를 사용하고 있습니다. 이를 통해 최대 200~300만 개의 부품으로 구성된 복잡한 어셈블리를 매우 빠르게 불러온 다음, ECAD, 표준 부품 또는 색상 등을 기준으로 필터링할 수 있습니다. 또한, 근접 검색 또는 거리 검색을 통해 검색 영역 내의 일부 또는 예를 들어 배관 시스템을 따라 특정 구간을 분리합니다. 그런 다음 플러그인을 통해 이 데이터가 CAD 시스템으로 전송되어 가공됩니다. 또한 동료들은 기술 문서 작성을 위해 3DViewStation Desktop의 작성 기능을 활용하고 있습니다. 구체적으로는 작업 지침서의 내용을 작성하고 관리하기 위해서입니다.
한 유명 스포츠카 제조사는 3DViewStation Desktop을 활용해 10만 개가 넘는 부품으로 구성된 완성차 또는 개별 부품을 PLM 시스템을 통해 불러와 분석하고 있습니다. 이 기능은 순수하게 파일 기반으로 작동하므로, PLM 시스템과 전혀 무관합니다.
한 트럭 제조사는 3DViewStation의 노하우 보호 기능을 활용하여 보이지 않는 부품을 제거하고 민감한 부품을 모자이크 처리합니다. 이를 통해 불법 복제 부품의 생산을 방지할 수 있습니다.
그리고 데스크톱 뷰어도 다음에서:
한 플랜트 건설업체는 PLM 시스템에서 전체 플랜트 데이터를 불러오기 위해 3DViewStation 데스크톱 뷰어를 사용합니다. 일반적인 대화형 기능은 레이아웃을 분석하는 데 사용되며, 3DViewStation API는 구성 요소를 추가하거나 수정하는 데 사용됩니다.
한 열차 제조사는 3DViewStation Desktop의 기술 문서 기능을 활용하여 예비 부품 카탈로그용 데이터를 정리하고 있습니다.
한 대형 기계 제조업체는 3D 주석이 달린 모델을 재사용하고 생성하기 위해 Acrobat 3D와 JT2Go를 3DViewStation Desktop으로 대체함으로써, 기존의 2D 기반 워크플로를 개선했습니다.
공구 제작업체, 금형 제작업체, 주조업체를 위한 데스크톱 뷰어
당사의 모델 및 금형 제작 담당자들은 견적서를 작성할 때 3DViewStation 데스크톱 버전을 사용합니다. 네이티브 또는 중립 CAD 형식으로 수신된 데이터는 데스크톱 뷰어를 통해 불러와 분석해야 하며, 필요한 경우 부피나 표면적과 같은 물리적 특성을 계산하고 몇 가지 치수를 산출해야 하기 때문입니다. 탈형 경사 분석을 통해 사용될 금형의 복잡성을 파악할 수 있습니다. 또한 금형 설계 시 강력한 분할 기능을 지원합니다. 그런 다음 작업 내용을 뷰별로 정리하여 저장합니다. 종종 우리 모델 및 금형 제작팀은 결국 기하학적 형상이 포함된 상태로 주문을 받게 됩니다. 이제 3D 비교 기능을 통해 기하학적 변화가 발생했는지 확인합니다. 그 후 주문을 수락하고, 생산 현장에서 PC는 물론 터치 디스플레이나 태블릿에서도 3DViewStation 데스크톱 버전을 사용할 수 있습니다.
많은 주조 업체들이 다양한 데이터 형식으로 제공되는 데이터를 검토하기 위해 3DViewStation 데스크톱 뷰어를 사용하고 있습니다. 고객님께서는 저희의 고급 분석 기능을 즐겨 이용하고 계십니다. 디지털 모형(DMU)과 탈형 경사 분석을 통해 언더컷을 조기에 파악할 수 있기 때문입니다.
